平成23年春期基本情報技術者午前問24

問24　　 回路の出力

　４ビットの入力データに対し，１の入力数が０個又は偶数個のとき出力が１に，奇数個のとき出力が０になる回路はどれか。

ア　

　　　　　　イ　

ウ　　　　　　　エ　

解説

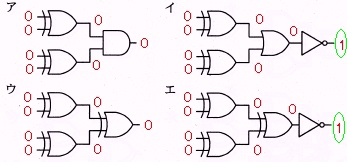

　４ビットすべて０を入力した場合、図のようになり、イとエが１になる。

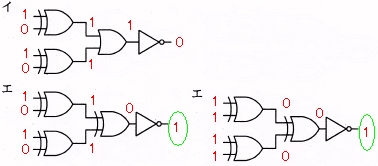

　０と１を入力した場合、図のようになり、エが１になる。

　４ビットすべて１を入力した場合、エが１になる。

【平成20年秋問17】
