平成26年 春期 基本情報技術者 午前 問22
問22   出力に1を出力する回路

 入力 X と Y の値が同じときにだけ,出力 Z に1を出力する回路はどれか。

ア

イ

ウ

エ


解答←クリックすると正解が表示されます

解説

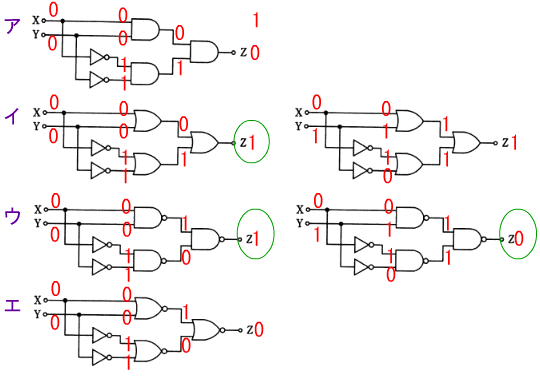

 各回路に対して、XYに両方0を入力した場合、図のように、イとウの出力が1になる。 これは、XYに両方1を入力した場合も同じである。

 次にイとウの回路に対して、Xに1Yに0を入力した場合、ウの出力が0になるので、 答えはウとなる。

【平成19年秋 問17】

【平成22年春 問26】
